智能节能照明控制器

一、安全注意事项：

二、1、在接入电源的状况下，BDAC-JN 系列智能节能照 明控制器处在任何状态，均不得触摸BDAC-JN 系列智能节能 照明控制器的任何端子，否则将有触电危险！ 2、BDAC-JN 系列智能节能照明控制器不能作为检修时的电 气隔离使用，线路上应使用空气开关作为电气隔离。 3、在BDAC-JN系列智能节能照明控制器的输出回路上必须使 用相应容量的快速熔断器或断路器作为短路保护元件。

二、概述 BDAC-JN系列智能节能照明控制器是以微处理器技术和电磁调 控技术为基础开发的高性能产品。具备调压调控功能，限制短路电 流，防止瞬变突变，提升功率因数，改善电压质量，提高系统稳定 性，增加电力输出能力，有效限压，延长灯具寿命，减少维护费用， 降低维护成本，降低能耗，有效抑制和隔离用电设备产生的谐波等 功能，针对接有补偿电路的灯具也能正常运行。 BDAC-JN系列智能节能照明控制器在软、硬件设计上采用了完善 的抗干扰技术、并充分考虑了用户使用的便利性，整机采用一体化 设计，全中文显示页面，配有RS-485接口，能将输出电参数上传至 上位机，并实现远程控制。符合EMC的标准（GB/T13926.4-92），能 长期安全可靠运行.

三、功能及特点 3.1 控制  具有可编程的天文时钟，灵活的可编程控制功能、开关灯时间 任意设定，具有手动、自动控制功能，能根据所在地的经纬度 自动计算每天的开关灯时间，配备光敏传感器作为自动补偿。  有两路独立开关量输出，可以选择手动、时控、经纬控、光控、 及上位机远程控制，还能实现全夜灯及半夜灯控制。  物联网功能（选配）：智能化管理平台，实现远程四遥（遥控、 遥信、遥测、遥调），实现远程管控，实时维护，故障报警， 提高效率。  分时段调压：下半夜可分段自动降低线路的工作电压，根据不 同的使用场合，设定不同的节能运行时间和节能水平的高低；  内置智能控制器，对负载工作曲线进行自动跟踪并智能化控制。  具备光电传感器：可实时显示当前光照刻度，用光电控制作为 独立的对于特定场合的照明时间控制。 3.2 产品特点  完善的过压、过热、过载保护及报警提示。  采用电磁调控技术，优质纯铜磁材料（变压器），实现低耗而 高效的理想运行，无谐波畸变，还能有效的抑制和隔离用电设 备产生谐波。还具备良好的电磁兼容性，优化电网，扩大电容 5 BDAC-JN 系列智能节能照明控制器 宽裕度，有效过滤电流波动和冲击，降低无功损耗，优化电网 及照明设备各项运行。  采用变压器调压控制产品，系统结构采用显示/按键输入与稳压 调节单元（也称控制主体）之间分立，各项独立调节；  故障报警自动旁路，有故障指示及故障输出信号，并能将故障 信号上传。  断电数据保护，在断电时所设定的参数不丢失且时钟仍然可以 正常运行。  满足电磁兼容性的要求。  所有参数应用面板键设定，面板具有电压、电流、运行状态显 示功能；  具备对时功能，时间精确到秒。  具备低电压自动旁路功能，确保负载用电安全。  具备低电流自动旁路功能，减少系统自身的消耗。  具有静态旁路与工频旁路。  避免高电压或大电流直接冲击灯具，延长灯具的使用寿命。  故障报警自动旁路，并能将故障信号上传。  不受线路上高频信号所引起的尖峰脉冲和电压波动等的影响。  断电数据保护：在断电时所设定的参数不丢失且时钟仍然可以 正常运行。  具有完善的保护功能；满足三相 100％不平衡负载。

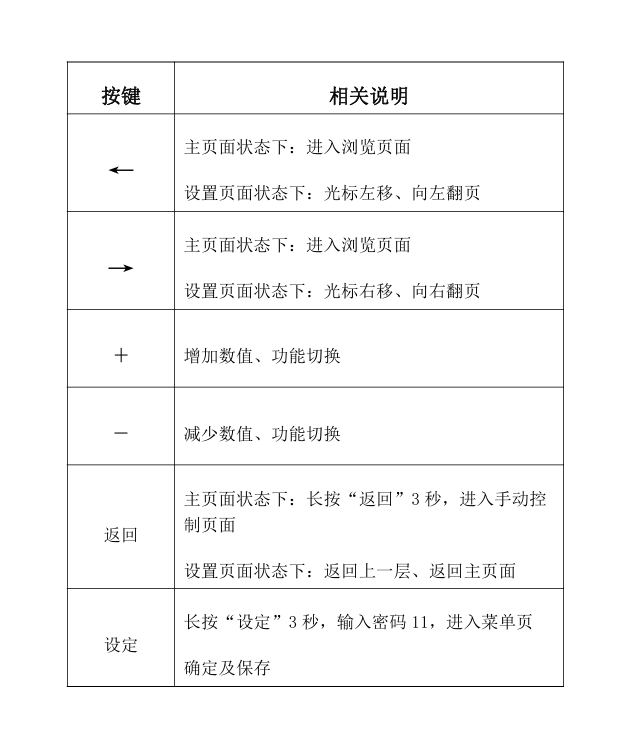

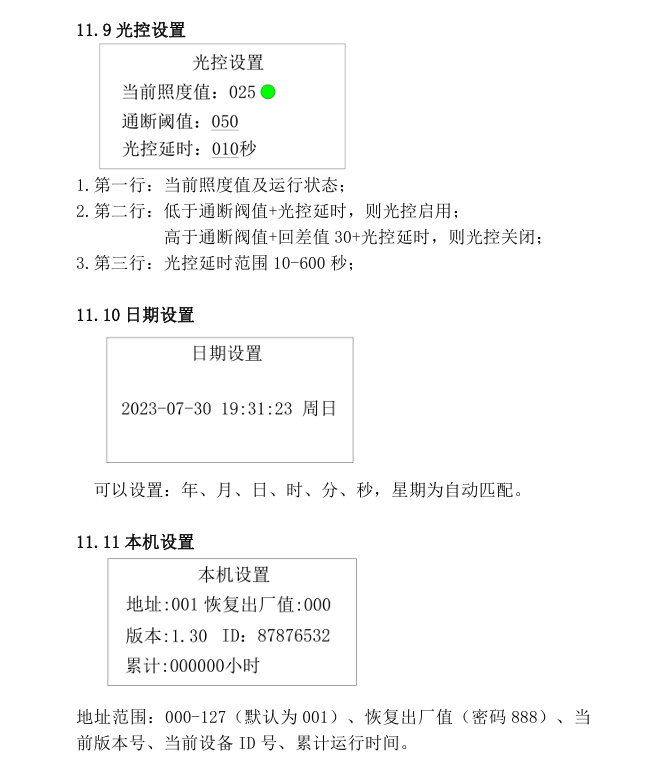

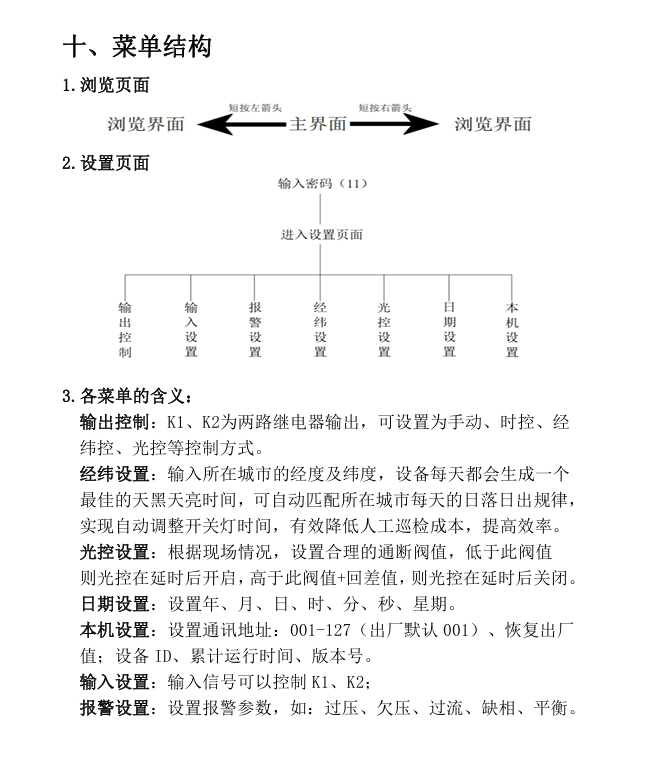

MTBF≧60000 小时；  具备完善的散热通道设计，让设备散热更加高效。  降低灯具工作温度，提高灯具寿命，降低灯具驱动电源的故障 率，大幅降低灯具及配件的维护费用。  采用标准化设计，更换方便，减少后期维护成本。  谐波量符合《电能质量公用电网谐波》中的要求。  我司拥有先进的生产工艺设备和完善检测手段确保产品品质。 3.3 页面  菜单式参数设定，层次分明，完善的帮助及故障提示，能够实 时显示和控制设备的工作参数，并查询相关报警信息，功能丰 富，信息完善，实用性强。  6个按键实现全部参数的设定，操作简单，使用方便。  实时显示三相输出电压及电流，精度为0.1级。 3.4 通讯  RS-485接口，能实现与上位机之间的信息传输。可通过上位机 设定、修改参数，并能远程监控系统。  标准Modbus通讯协议（其他协议需另定制）。  通讯速率：9600bps

四、技术指标  输入电源：AC380V±15%  输出电源：AC380V-15%，AC380V+5%  频率：50HZ±2%，输出精度±1%  额定电流：30A、40A、60A、80A、100A、120A、160A、200A、 250A、300A、350A、450A  绝缘强度：弱电回路对地——工频500V，1分钟 强电回路对地——工频1500V，1分钟 强弱回路之间——工频1000V，1分钟  冷却方式：强制风冷（具备2个强力风扇，采用温控智能启动）  工作环境：无爆炸性气体及粉尘的场合  环境温度：-40℃～+55℃  贮存环境温度：-40℃～+70℃  相对湿度：≤95%

五、安装注意事项 由于BDAC-JN系列智能节能照明控制器采用强制风冷所以在安装时 应注意以下问题： 1、BDAC-JN系列智能节能照明控制器在单独安装时，应确保底部和 左右两侧的通风间距大于100mm，否则将影响散热效果，导致功率元 件损坏。 2、BDAC-JN系列智能节能照明控制器装在柜体内时，除考虑以上的 通风间距外，还应考虑柜内的空气流动，应在柜体开散热窗或安装 通风扇.

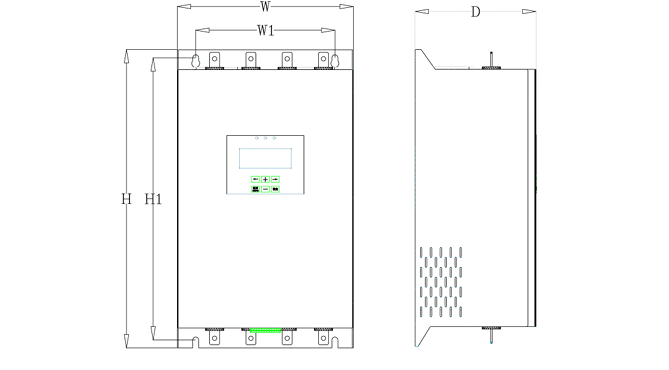

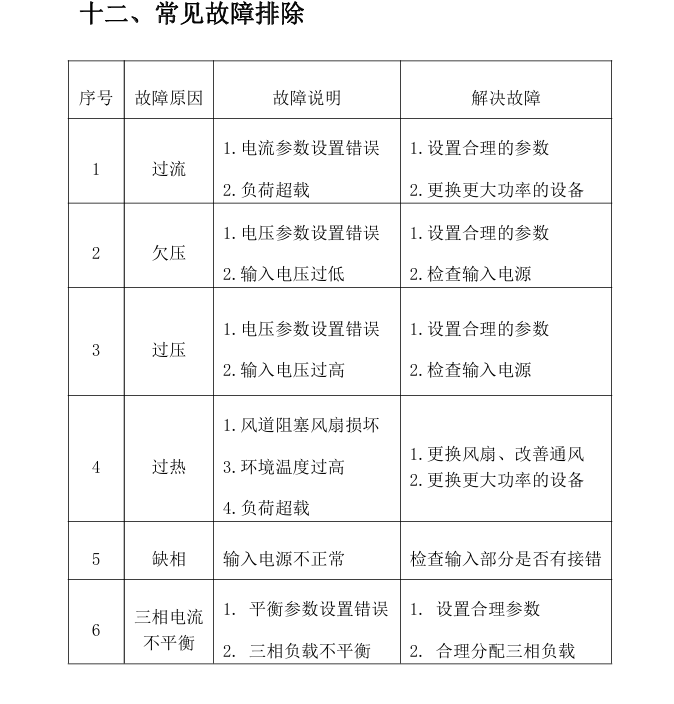

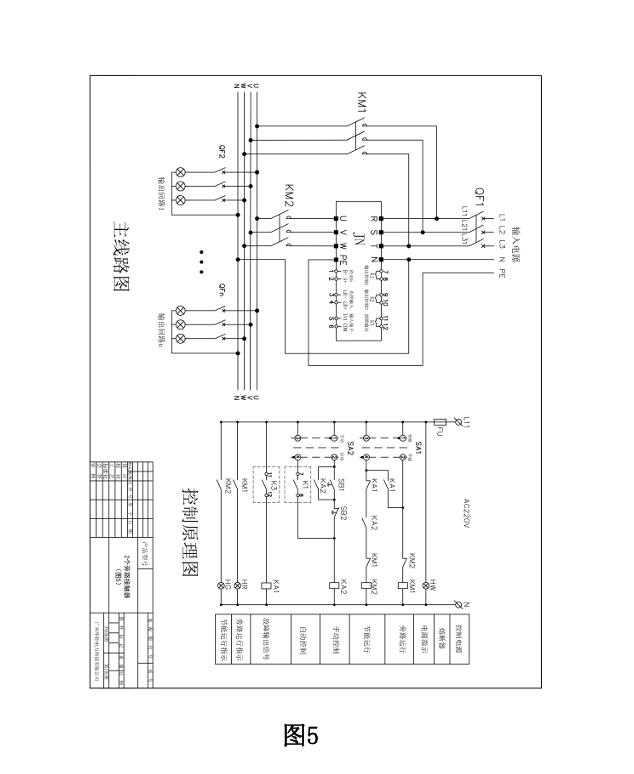

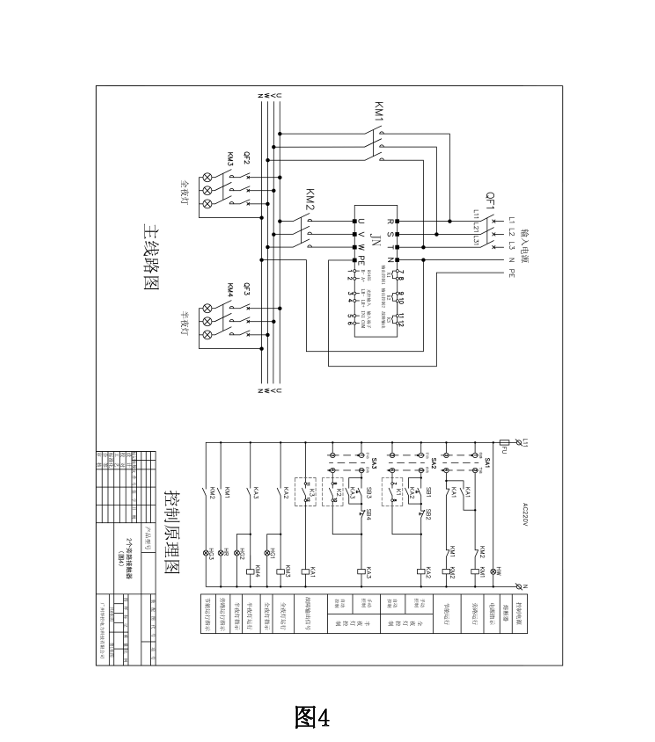

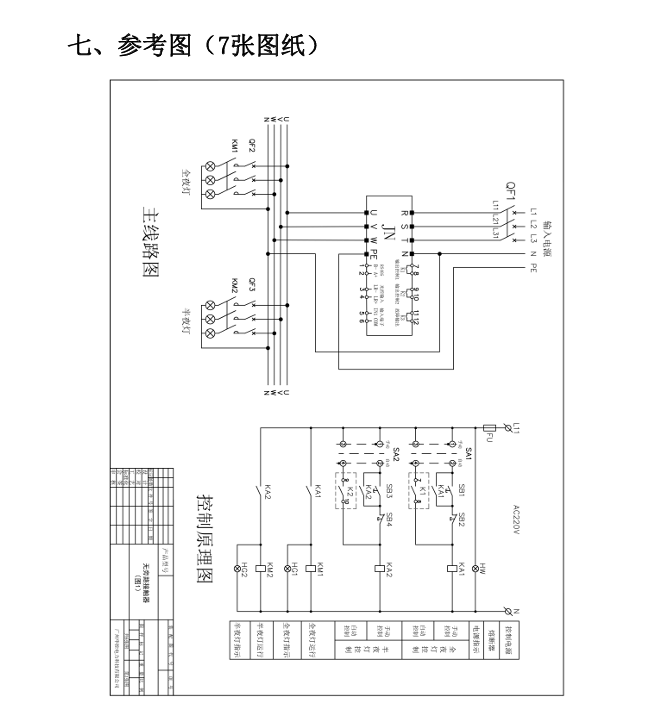

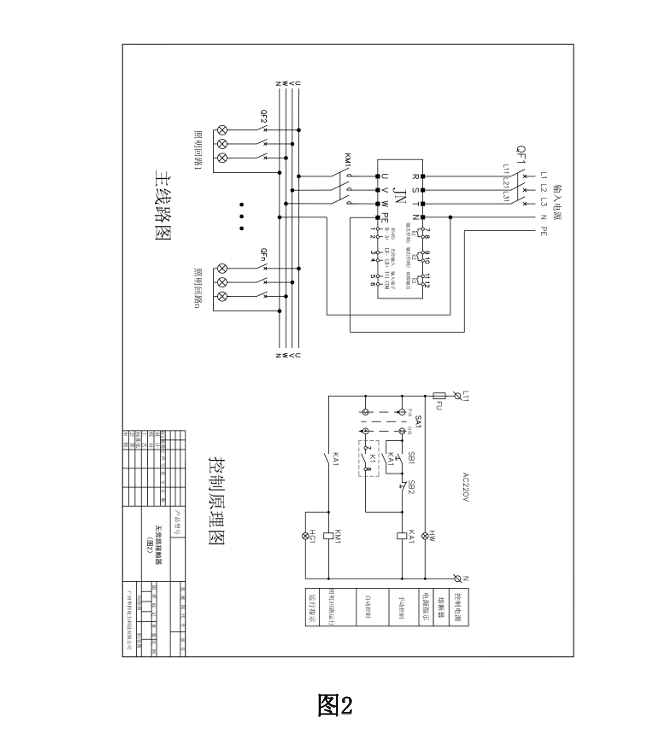

六、尺寸图及规格表
