西门子风阀执行器GDB161.1E 风阀执行器

西门子风阀执行器GDB161.1E

• 名称	西门子风阀执行器
  型号	西门子风阀执行器GQD,2nm
  特点	GQD121.1A 2Nm,0.3㎡,2-位，AC/DC24V,30s/15s GQD131.1A 2Nm,0.3㎡,3-位，AC/DC24V,30s/15s  GQD161.1A 2Nm,0.3㎡,DC0...10V，AC/DC24V,30s/15s  GQD321.1A 2Nm,0.3㎡,2-位，AC/230V,30s/15s GQD121.6A 2Nm,0.3㎡,2-位，AC/DC24V,30s/15s GQD321.6A 2Nm,0.3㎡,3-位，AC230V,30s/15s

• 名称	西门子风阀执行器
  型号	西门子风阀执行器GMA,7nm
  特点	GMA121.1E  GMA131.1E 7Nm,1.5㎡,2-位，AC/DC24V,弹簧复位90/15s，带两个辅助开关  GMA161.1E 7Nm,1.5㎡,0..10V，AC/DC24V,弹簧复位90/15s，带一个电位计  GMA321.1E 7Nm,1.5㎡,2-位，AC220V,弹簧复位90/15s  GMA126.1E 7Nm,1.5㎡,2-位，AC/DC24V,弹簧复位90/15s  GMA132.1E 7Nm,1.5㎡,2-位，AC/DC24V,弹簧复位90/15s  GMA136.1E 7Nm,1.5㎡,2-位，AC/DC24V,弹簧复位90/15s，带两个辅助开关和一个电位计  GMA163.1E 7Nm,1.5㎡,AC/DC24V,弹簧复位90/15s，带1个电位计，可调特性曲线  GMA164.1E 7Nm,1.5㎡,AC/DC24V,弹簧复位90/15s，可调特性曲线，带两个辅助开关和一个电位计  GMA166.1E 7Nm,1.5㎡,AC/DC24V,弹簧复位90/15s，带两个辅助开关和电位计  GMA326.1E 7Nm,1.5㎡,2-位，AC220V,弹簧复位90/15s，带两个辅助开关  型号（新产品） 技术参数 暂无 GMA161.1E/18H

• 名称	西门子风阀执行器
  型号	西门子风阀执行器GCA,16nm
  特点	GCA121.1E AC/DC 24V 2位 AC:7VA DC:4W 0 GCA131.1E 三位浮点 0 GCA161.1E DC0…10v 0 GCA321.1E AC 230V 2位 8VA 0 GCA…1E系列带有内置选项 GCA135.1E型号也带有一个反馈电位计。 型号 电压 定位信号 额定输出[VA] 辅助开关 GCA126.1E AC/DC 24V 2位 AC:7VA DC:4W 2 GCA135.1E 三位浮点 2 GCA166.1E DC 0…10V 2 GCA164.1E DC 0…10V可调特性曲线 2 GCA163.1E 0 GCA326.1E AC 230V 2位 8VA

西门子风阀执行器GDB161.1E

SIEMENS西门子楼宇自控暖通空调末端产品型号大全
SIEMENS西门子RAB10,RAB30,RDF110,RDF310,RDF300,RDF340,RDF410风机盘管多功能温控器
SIEMENS西门子SUA21+VVI46，MVI421风机盘管温控电动二通阀
SIEMENS西门子RWD62,RWD68,RWD32,RWD82通用控制器
SIEMENS西门子RLU220,RLU222,RLU232,RLU236，Sync0200就地通用控制器
SIEMENS西门子QS35，SQS65，SQS85，SQX32，SQX62，SQX82电动阀门执行器
SIEMENS西门子SKD32，SKD60，SKD62，SKD82电动液压执行器
SIEMENS西门子SKB32，SKB60，SKB62，SKB82，SKC32，SKC60，SKC62，SKC82电动液压执行器
SIEMENS西门子SQL33，SQL35，SQL83，SQL85，SQL36，SQL36E160角行程阀门蝶阀执行器
SIEMENS西门子SQL321B,SQL361B电动蝶阀执行器
SIEMENS西门子VKF42,VKF46电动蝶阀
SIEMENS西门子GBB,GCA,GDB,GEB,GIB,GLB,GMA风阀执行器,球阀执行器
SIEMENS西门子VAI61,VAF51,VBI61电动比例调节球阀
SIEMENS西门子QAA24室内温度传感器，QAE2120，QAE2121浸入式水管温度传感器
SIEMENS西门子QAF81.3防冻保护器
SIEMENS西门子QAM2120，QAM22风道温度传感器
SIEMENS西门子VVG41,VVG44,,VXG44,VVF31,VXF31,VVF40，VXF40,VVF41,VXF41,VVF45,VVF52,VVF529,VVF61电动调节阀
SIEMENS西门子QBE2002，QBE2000压力传感器
SIEMENS西门子QBM66，QBM65空气压差传感器
SIEMENS西门子QBM8压差开关
SIEMENS西门子QFA2060，QFA65室内湿度/温度传感器

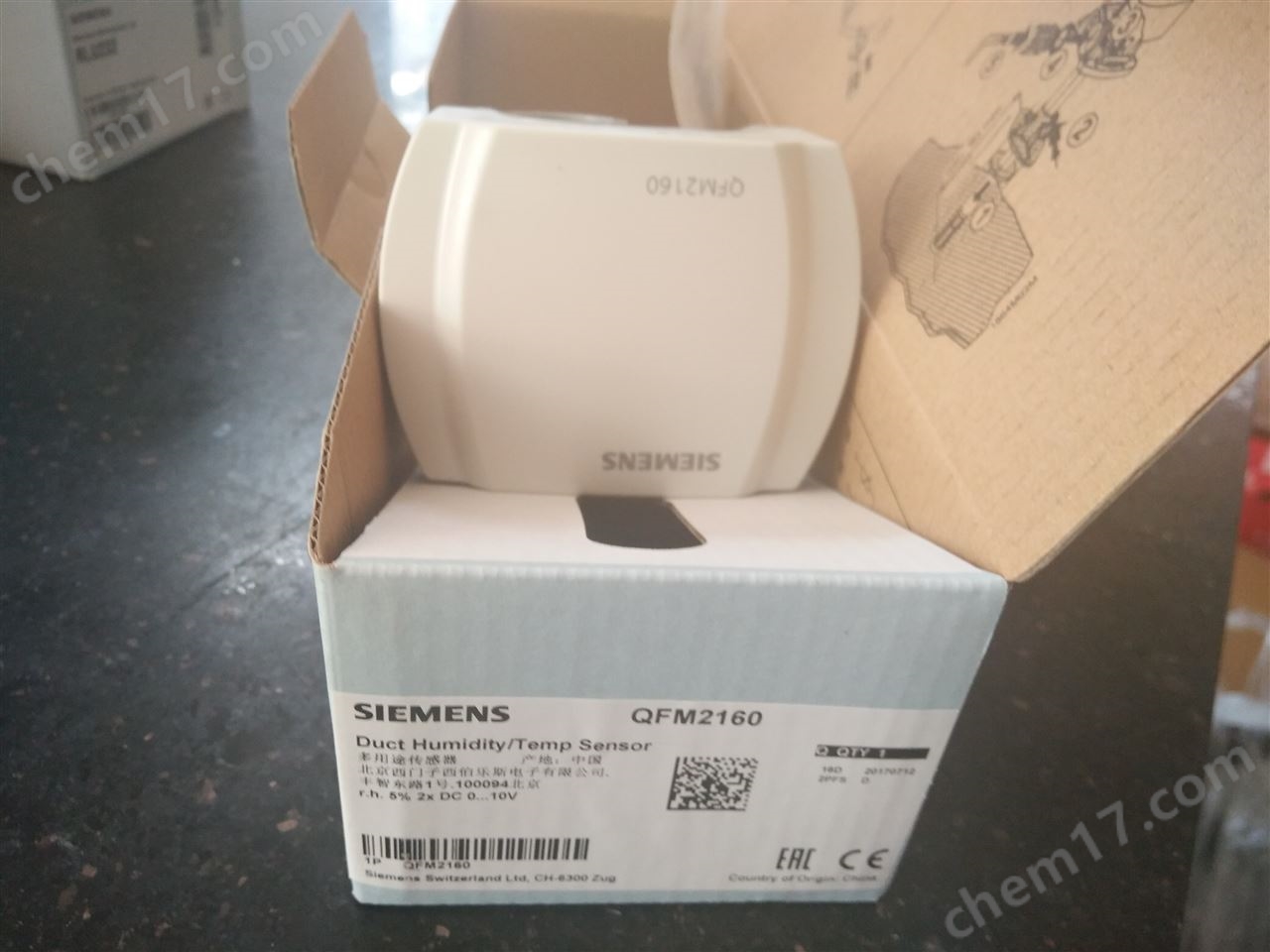

SIEMENS西门子QFM2160，QFM65风道湿度/温度传感器

如果想详细了解相关产品，可以我公司的技术工程师。王工 ；；

西门子GCA161.1E风阀执行器

GCA161.1E风阀执行器是西门子其中一款楼宇自控产品，主要用于定风量或变风量（VAV）的风阀控制。西门子电动执行器工作电压AC24V，标称扭矩16Nm，带故障安全位置复位弹簧，调节控制信号DC0~10V，位置反馈指示信号DC0~10V，机械调节范围0…90度，预留0.9米长连接电缆。型号变化主要在于是否带有用于设置偏置，区间的可调控制信号，以及用于辅助功能的可调辅助开关。

中文名 西门子GCA161.1E风阀执行器 调节范围 0…90度 工作电压 AC24V 标称扭矩 16Nm

功能

转动控制

1. 根据执行器与风阀转轴的安装位置不同，可以实现左转或右转控制。

2. 一旦接收到输入信号（>0V），执行器即向“90度”方向转动。只要控制信号不变，则执行器保持位置变。

3. 当操作信号中断时，执行器返回到零位。

位置指示

1.机械指示：位于转轴适配器上的位置指示器可以显示出风阀的转角位置。

2.电气指示：执行器的电子线路可以产生出与0度…90度转角范围成比例的DC0~10V输出电压。

故障安全功能

当电源故障或工作电压被关闭时，执行器复位弹簧会使风阀自动返回到安全的“0”位置。

手动控制

执行器可以通过六角扳手将风阀调整到任何位置，并可利用改锥加以锁定。在释放机械锁定或短时施加工作电压后，执行器自动返回“0”位置。

转角的机械限位

转轴适配器在0度和90度之间的转角增间可以限制在5度范围。

控制信号的调整

旋转角（0度…90度）的偏置和区间可以通过两个电位器进行调整。该功能可以用于如下应用：

1.可以利用DC0~10V的整个控制信号范围对转角范围有限制的风阀进行控制。

2. 在只能应用DC0~10V控制信号的控制回路中作为顺序执行器以控制多个顺序。

3. 用于采用非DC0~10V控制信号的控制系统。

可调整辅助开关

辅助开关可以为执行器提供额外的辅助功能。在0…90度的转角范围内，开关A和B（每个均为转换开关）可以按照5度增量分别独立设置。

应用

1.标称扭矩16Nm，zui大风阀面积可达3平米，具体风阀面积与风阻有关。

2.与具备DC0~10V连续输出信号的控制器连接。

3. 电源故障时需要回复故障安全位置。
