西门子SIEMENS-GAMMA智能照明系统产品选型

产品一览与选型指南

用于总线收发模块 (BTM) 的控制面板

用于 DELTA 总线耦合器的控制面板

红外系统

传感器触摸屏

IP 控制中心，WEB 可视化 1-6 可视化，软件

技术数据 用于总线收发模块 (BTM) 的控制面板

带红外接收的控制面板

用于 DELTA 总线耦合器的控制面板

 明装控制面板，防护等级 IP44

控制面板 Arina 触摸式控制面板

用于总线收发模块 (BTM) 的控制面板

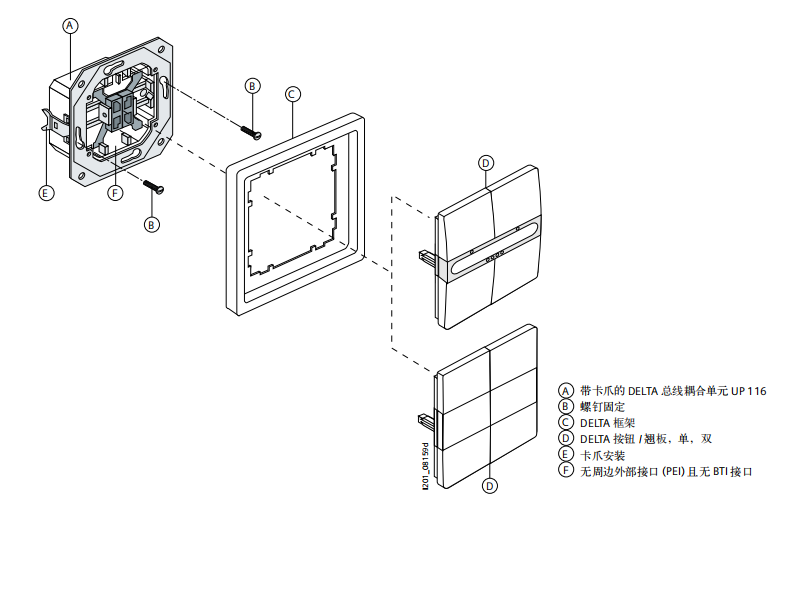

 DELTA 总线耦合器

明装控制面板

红外系统 带红外接收的控制面板

红外遥控器

 红外接收解码器

控制面板附件 边框

带内置传感器和操作键的温控器 i -system

DELTA style

房间温控器 暗装

 多功能设备 i -system

 i-system 系列附件

触控屏

可视化，服务器

产品一览与选型指南

用于总线收发模块 (BTM) 的控制面板

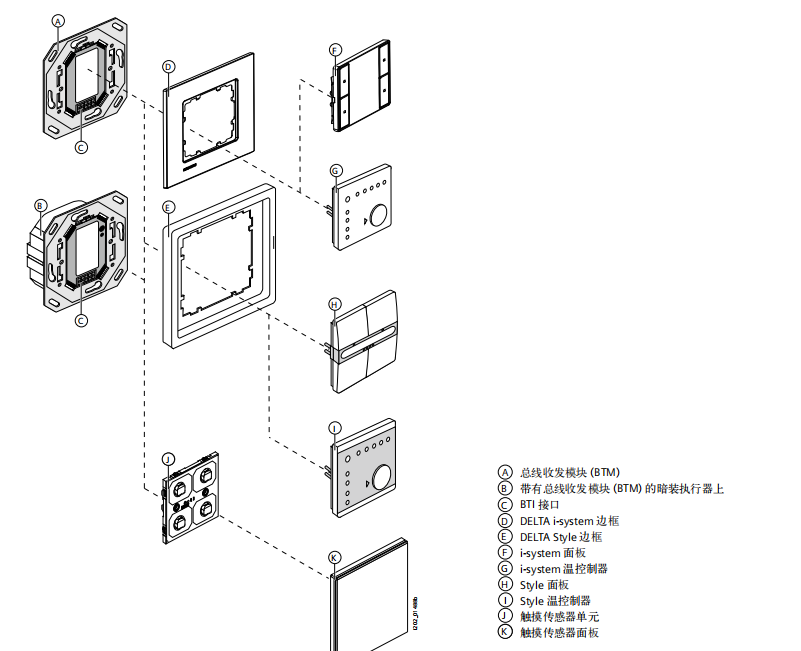

模块化总线收发模块和暗装执行器 Gamma instabus® 的主要特点是采用统一的总线收发模块。总线收发模块 (BTM) 可作为独立单元使用，也可与暗装执行器 系列的各种部件组合使用。 通过用总线收发模块 (BTM) 实现 BTI 接口（总线收发器接口），可确保最大程度的灵活性以及十分广泛的功能。通过总线收 发模块 (BTM) 以及带有集成总线收发模块 (BTM) 的暗装执行器，可以使用 GAMMA 显示 / 操作员界面，如各种设计形式的控 制面板、文本显示屏、房间温控器和操作部件。这样就可将带有 BTI 接口的所有 Gamma instabus® 操作员界面（具有 i-system  系列面板、DELTA style 边框和传感器触摸屏设计形式）与总线收发模块 (BTM) 或带总线收发模块 (BTM) 的暗装执行器进行 组合。 从而减少规划，便于安装与调试。暗装执行器的应用程序与模块化房间控制产品系列中功能等同的设备的应用程序相同。这 意味着所有设备都采用相同的标准应用程序 —— 不管是什么安装类型（暗装、带或不带安装框），也不管是安装在房间控 制盒中，还是安装在控制模块盒中。

产品一览与选型指南 红外系统

红外产品概述 提供的红外产品用于远程控制房间功能。与无线解决方案相比，红外产品的优势凸显： • 有些应用不允许使用无线远程控制（如医院） • 有些频率在所有国家不允许 应用 • 远程控制房间功能：照明、防晒、房间气候、场景等。 • 在可移动墙上安装 • 用于经常禁用无线解决方案的医院 • 其它只能远程控制的房间功能（如维护人员、医生、教师等）

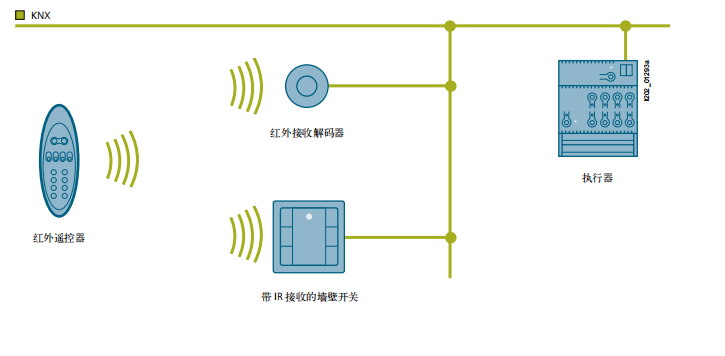

KNX 安装系统红外产品系统概述

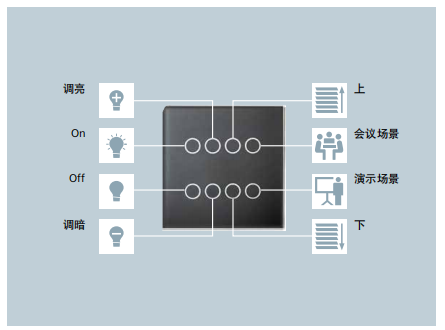

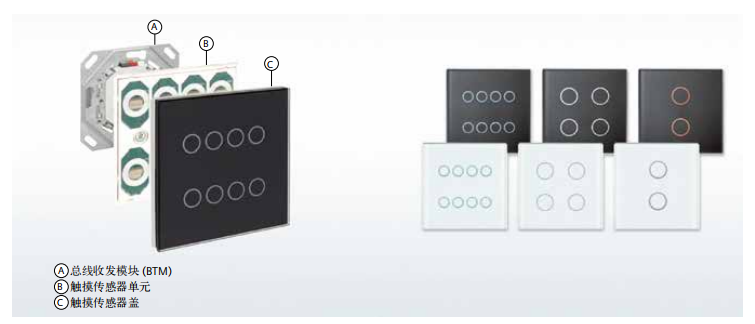

传感器触摸屏 —时尚、高品质面板 高品质设计 — 触控灵敏 这些触摸传感器的代表性设计能够实现高档房间设置，例如：会议室、酒店、代表处楼宇或高档住宅区。颜色为白色和黑色 的传感器触摸屏与西门子的 DELTA miro 玻璃边框相匹配，因此，开关、插座和操作单元能够使房间呈现和谐的外观。 通过按下触摸区域营造环境氛围 传感器触摸屏控制房间内的基本功能。触摸每个传感器触摸屏的控制面板时，将激活整个场景。例如：只需几秒钟即可将会 议室设置为演示模式。关闭遮板，调暗室内照明，放下屏幕并开启投影仪。 传感器触摸屏的技术结构 设计有触摸传感器单元的传感器面板可放置在总线耦合器上。这意味着传感器触摸屏基于统一的总线耦合概念。

产品一览与选型指南 IP 控制中心，Web 可视化

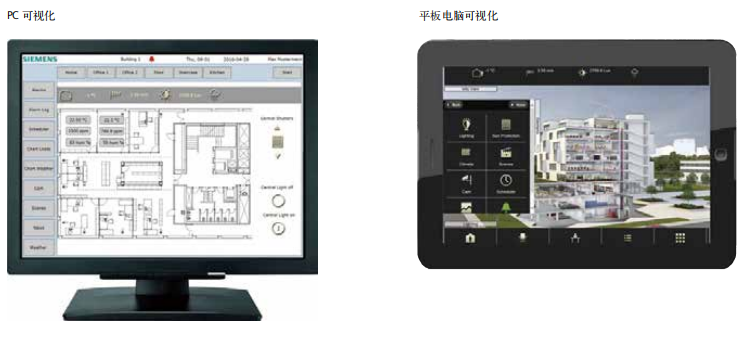

KNX 系统的 Web 可视化 IP 控制中心 N 152 允许在各种基于 Web 的操作设备上对 KNX 系统进行 Web 可视化。该可视化控制器可用于为 PC、笔记本 电脑、平板电脑或智能手机单独设计直观的操作和显示界面。 可为各种楼宇和房间功能以及高性能应用模块设置最多 1250 个数值和状态，范围还包括带有星历的年定时开关程序，同时 场景控制允许您调用和记录最多 5000 个场景和事件。消耗值和天气记录等一系列数据点也可以曲线或条形图的形式进行显 示，同时可以监测并存储数据以促进故障诊断，通过接口可以使用 TCP / UDP 命令控制 IP 设备。报警通知通过视觉和听觉信 号两种方式发出并在报警历史记录中进行管理。报警通知还可作为记录的趋势数据或监测数据通过电子邮件发送。 您可以选择显示 Web 内容，例如：新闻或天气预报以及显示 IP 摄像机图像或影片的范围。 使用 ETS 进行调试过程，同时图形编辑器和智能编辑器永久安装在设备中，从而有助于开展项目。这样也无需任何附加软件。 Web 编辑器允许使用拖放方法布置广泛的显示和操作元件，同时可以使用综合程序库中的个性化或已存在的元件单独设置用 户界面。范围还可扩展到六种不同的可选风格，楼宇视图和楼层平面图可以描绘成背景图片。 智能编辑器允许您快速直观地为智能手机或平板电脑上的手机浏览器开发专门定制的可视化。

智能手机可视化

通过 IP 控制中心的下载可以获得清晰的模型项目。

ComBridge Studio Evolution 概述

IPAS 是基于 Web 的可视化系统的领先提供商之一。使用基于 HTML 的可视化软件 ComBridge Studio Suite 时，IPAS 能够针 对具体的大型项目提供解决方案，例如：机场、购物中心、行政楼宇和分布式地点。 所有这些经验都融入到 ComBridge Studio Evolution 的最新开发中；而通过 ComBridge Studio Evolution，可以在包含数百 个用户的项目中实现极大量的数据或数百个 KNXnet/IP 接口。除状态显示和功能操作外，ComBridge Studio Evolution 还能 够为复杂功能设置提供最佳支持，例如：场景、年度计划、图形逻辑等等。基于 Adobe Flash，目前可在可视化系统中轻松 插入面向设计的元件和功能，从而使现状绘制成为一件非常容易的事情。 ComBridge Studio Evolution 现在甚至还可以在有吸引力的个性化设计中展示复杂的数据库分析。ComBridge Studio  Evolution 的一大亮点是智能计量模块。该模块能够分析存储在数据库中的消耗数据。基于当前的消耗数据，智能计量模块 能够计算出每周、每月和每年的可能消耗，这样一来，用户就能够随时掌握在特定周期内能耗所产生的成本。同时还可以通 过图形方式对比不同的周期并对它们进行评估。消耗数据可直接通过 KNX 计数器进行评估，例如：西门子能耗计数器。 另一巨大优势是它独立于操作系统，通过 ComBridge Studio Evolution 服务器直接设置 ComBridge Studio Evolution。该应 用工具是与 Adobe Flash Player 相连的标准浏览器。Adobe Flash Player 可从因特网上免费下载。
