智能照明控制器

BDXH416G

产品规格书

上海八渡智能科技有限公司

目录

一、产品概述

二、产品特点

三、产品功能

三、参数与规格

四、外观及安装

五、智能照明控制器产品功能

六、注意事项

七、常见故障及处理方法

八、应用范围

九、存储与运输

十、保证

一、产品概述

智能照明控制器是一款具有电表计量功能的控制器，适用于路灯监控、景观灯监控、楼宇亮化监控、桥梁亮化监控。应用物联网4G通讯技术，实现实时管控所有照明设备，并且可以对路灯实现远程控制和数据监测的的末端智能设备，智能照明控制器BDXH416G可以单独对路灯配电箱进行远程控制，智能照明控制器支持定时功能、经纬度功能、光照度功能、节假日功能；支持配电箱三相用电能耗数据监测，其中包括三相电压、三相电流、三相有功功率、三相无功功率、三相有功电能、三相无功电能，以及功率因数的计量；智能照明控制器对路灯配电箱的回路进行开关操作、路灯回路故障判断、箱门门磁状态监测、配电箱水浸状态监测、配电箱浪涌模块的状态监测、数据掉电保存、设备OTA在线升级等。

二、产品特点

1. 智能照明控制器符合国家电力设备行业标准，工业化程度高、可靠性高；

2. MCU采用ARM-M4内核32位工业级的芯片，性能稳定；

3. 产品防护等级IP50，导轨安装，户外安装时需要安装于配电箱内；

4. 采用工业级芯片和工业级元器件温度适应性好，可在-40℃的低温环境下正常工作；

5. 产品采用智能算法检测路灯工作状态，上报路灯故障，方便用户监测和维护灯具。

6. 产品内置显示屏和本地按键操作，支持本地设置和修改参数；

7. 上行通信使用4G通信。

三、产品功能

1. 电压采集：支持三相电压采集；

2. 漏电流采集：支持主进线漏电电流数据采集功能；

3. 用电能耗监测：包括三相电压、三相电流、三相有功功率、三相无功功率、三相有功电能、三相无功电能，以及功率因数的计量，精度±1%；

4. 互感器接入：支持二次互感器接入，最大电流小于6A；

5. 继电器输出：4路继电器输出，容量：16A阻性负载。

6. 液晶屏：全彩高清夜景屏，分辨率：320*240；

7. 上行通信：4G通信/以太网；

8. 备用电池接口：UPS接口；

9. USB接口：设备固件升级接口；

10. 回路故障监测：DI数字量输入接口4个；

11. 配电箱状态：门磁状态监测、水浸状态监测、雷击状态监测；

12. 485接口：1路RS485；

13. 自动定位：自动通过基站定位获取经纬度参数；

14. 参数本地设置：支持设备设有6个操作按键，可以通过按键直接开关回路，配置自动定时开关、经纬度开关，光照度开关，配置网络参数、设备编号、目标IP、MQTT服务器设置、设备经纬度。

15. 预留LORA无线接口

三、参数与规格

l 电气参数允许偏差：

1) 额定电压：220VAC/3*220VAC，允许偏差-20%～+20%

2) 额定频率：50Hz/60Hz，允许偏差±5%

l 整机静态功耗<3W，整机动态功耗<5W；

l 继电器数量：4个16A继电器

l 数字量反馈：4路DI+3个固定功能采集点（箱门、水浸、雷击检测）

电气参数：

n 数据保存：停电十年以上数据不丢失

n 防护等级：外壳密封符合IP20

n 工作温度：-40℃～+85℃

EMC标准：

n 防浪涌等级：符合GB/T 17626.5   等级: 4   实验电压：±4KV；

n 静电放电抗扰度：符合GB/T 17626.2  等级：4   试验电压：±15kV；

n 快速瞬变脉冲抗扰：符合GB/T 17626.4   等级: 4   电压：±4KV；

n 高低温:  ( -40℃/+80℃)  等级: 4

四、外观及安装

4.1 外形尺寸

132mm×115mm×68mm

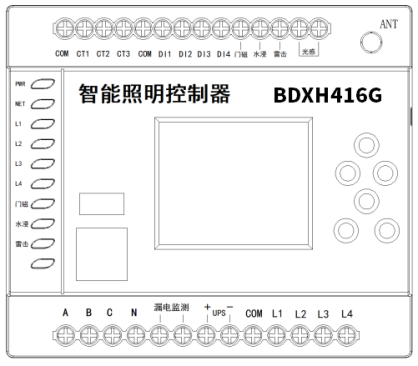

图4-1 控制器外观图片

4.2安装环境

智能照明控制器应安装于路灯配电箱或者路灯配电房内部，确保有足够的空间，避免雨淋、阳光暴晒。

如果长时间阳光暴晒有可能导致控制器外壳细微变形，会使得智能照明控制器设备损坏；对于非正确安装或者不当安装造成的设备损坏，不在我司保修范围内。

4.3智能照明控制器安装接线图

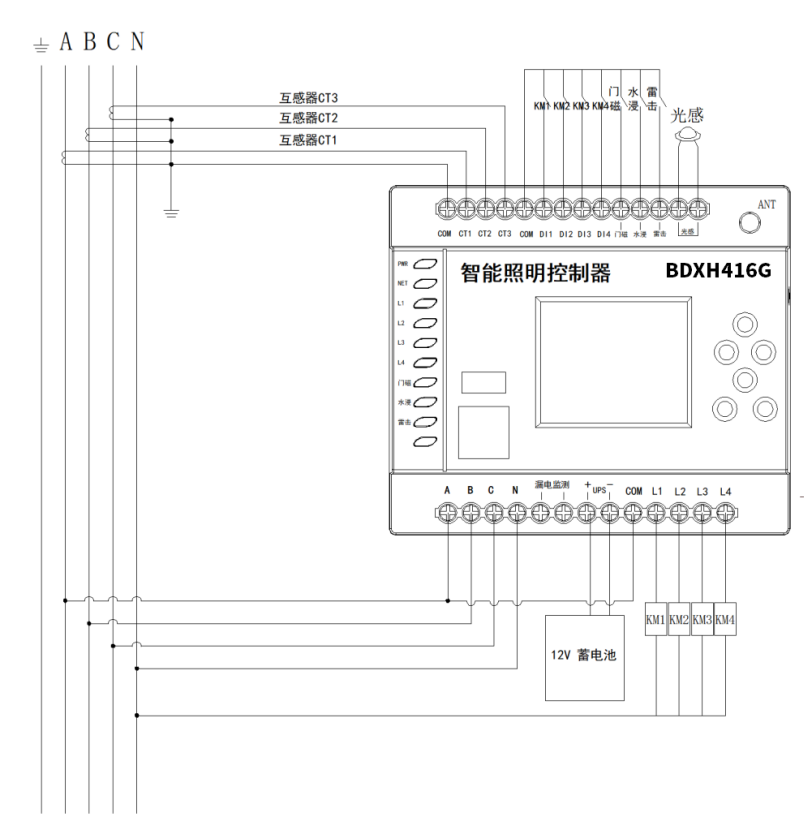

图4-2 智能照明控制器安装前的接线图

如图4-2所示，A、B、C、N代表三相四线电缆，PE代表接地线、安装智能照明控制器前需要完全切断电源安装。

智能照明控制器的安装步骤如下：

1) 打开配电箱

2) 切断切断配电箱的进线电源

4.4记录与检查

安装智能照明控制器时需要按照我司提供的记录表记录智能照明控制器的型号、设备编码、以及所对应地理位置等信息归档，并交由管理人员进行设备的添加与策略的配置。

添加完后，上电后对现场智能照明控制器和配电箱进行手动控制，检查是否一一对应并且可控。

五、智能照明控制器产品功能

5.1 定时控制功能

智能照明控制器可对所接配电箱的交流接触器回路进行远程定时控制，最多支持4个定时时段，每个回路独立控制，支持周设置，可以设置周一到周日每天不同的亮灯策略。

5.2 经纬度控制功能

智能照明控制器可对所接配电箱的交流接触器回路进行远程经纬度控制，设备自动定位当地经纬度，可以根据日出日落时间自适应亮灯，每个回路独立控制，支持周设置，可以设置周一到周日每天不同的亮灯策略。

5.3 光照度控制功能

智能照明控制器可对所接配电箱的交流接触器回路使用光照度控制，设备根据设置的亮灯照度值和灭灯的照度值进行开关灯，每个回路独立控制，支持周设置，可以设置周一到周日每天不同的亮灯策略。

5.4 节假日控制功能

智能照明控制器可以设置节假日模式，节假日模式可以配置24个节日，节假日启用时候所有的回路将统一开关。

5.5 水浸监测功能

智能照明控制器可实现对配电箱的水浸情况进行监测（需要选配水浸传感器）。

5.6 箱门防盗监测功能

智能照明控制器可实现对配电箱的箱门状态进行远程监测（需要选配箱门行程开关）。

5.7 雷击监测功能

智能照明控制器可实现对配电箱的雷击状态进行远程监测（需要选配带干接点的浪涌保护器）。

注意事项：

1、本产品为交流输出，严禁驳接非交流设备，以免损毁控制器及末端设备。

2、 注意零火线的梳理，避免缠绕的情况。

3、 切记要在完全断电情况下接线盒维修。

七、常见故障及处理方法

八、应用范围

可用于户外智能照明控制系统及相关应用场合。

九、存储与运输

n 本产品的运输和储存不应受到剧烈冲击，应根据GB/T 15464-1995《仪器仪表包装技术条件》的规定运输和储存。

n 保存本产品应在原包装内，保存的地方环境温度为0～40℃，相对湿度不超过85%，空气中无腐蚀性气体。

n 本产品在仓库内保存应放在台架上，叠放高度不超过5箱。

十、保证

本产品自出厂日期起，18个月内，在用户完全遵守本说明书的要求的情况下，若用户发现本产品不符合技术要求，本公司负责维修或更换。
