产品详情
产品型号：BDXL-S100A/BDXL-S125A/BDXL-S160A/BDXL-S250A
概 述
电气防火限流保护器专门为了保护低压配电线路中短路、过载等问题研发，可以有效克服 传统断路器、空气 开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生 的电弧火花大， 以及使用寿命短等弊端， 当发生短路故障时能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用 场所人员和财产的安全 。
电气防火限流保护器可广泛应用于学校、医院、商场、宾馆、娱乐场所、寺庙、文物建筑、 图书馆、档案室、 会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、 电动车充电站及租售式商场商铺、批发市场、集贸市场、 甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。

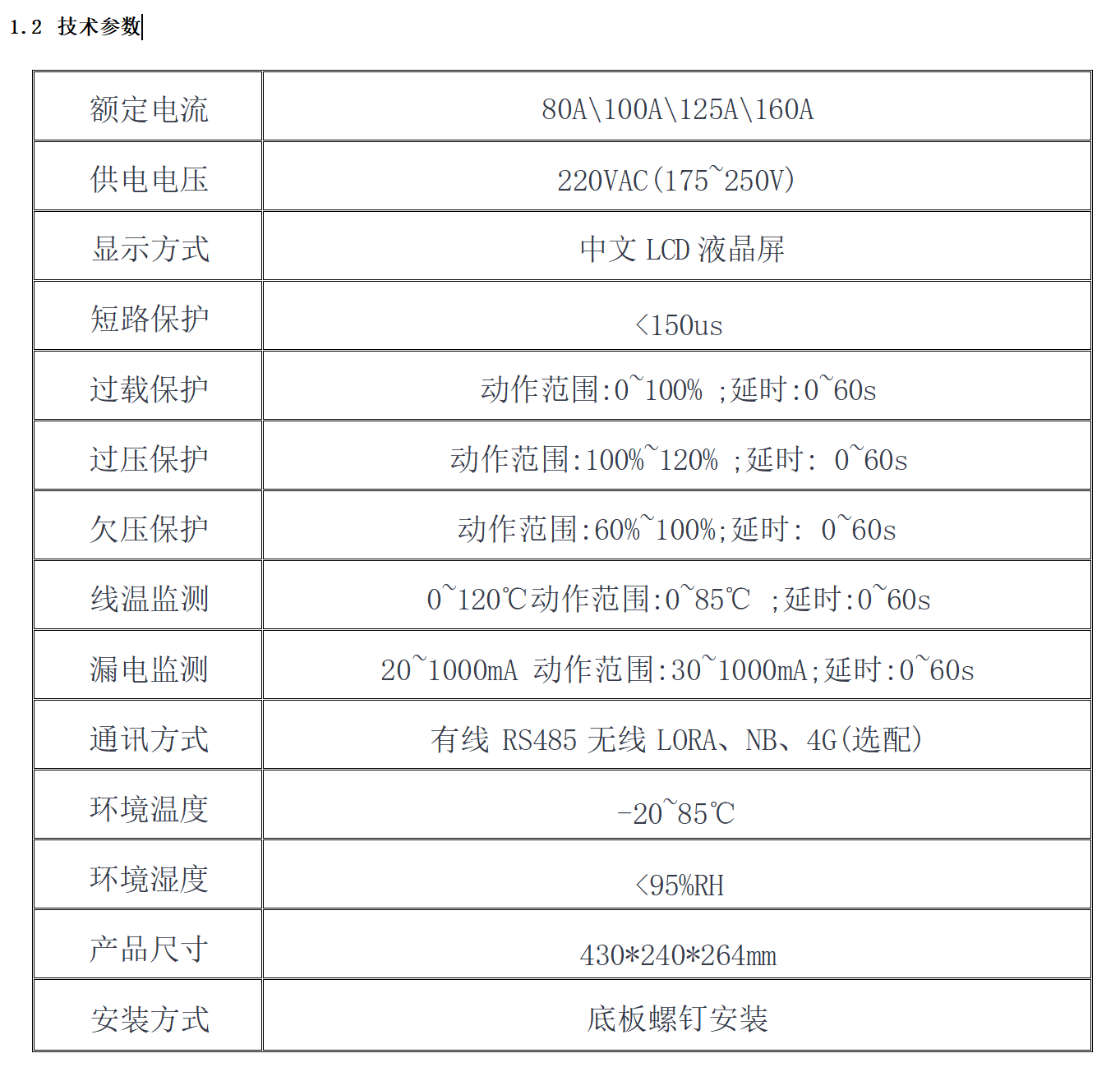

第二章 使用操作
2 . 1 指 示 灯 定 义
运行指示灯:通电后常亮 ，通讯时闪炼 1s 1 次。
故障指示灯 : 内部散热片测温 、外部温感线断路/短路时点亮。
报警指示灯:过压 、欠压 、过载 、短路 、 内温过高 、外部线缆温度过高 、漏电过大时点亮。 短路指示灯:负载设备发生短路现象时点亮。
消音指示灯:报警/故障消音时点亮。
分闸指示灯 : 电路断开时点亮 ，合闸时关闭。
2 . 2 按 键 定 义
左/设置 :向左操作光标。进入设置菜单界面 ，可进行阀值设置 、保护设置 、延时设置等操作。
返回/复位:返回上一级菜单。不管设备处于正常、报警或故障状态，可重新检测各通道参数并判别状态。
上/消音 : 向上操作光标或更改数字 。可消除报警提示声，按动后消音指示灯长亮，但不解除报警状态，至通道参 数恢复正常。
右： 向右操作光标。
下： 向下操作光标或更改数字。 返回:返回上一级菜单。
合闸:用于实现合闸。 分闸:用于实现分闸。

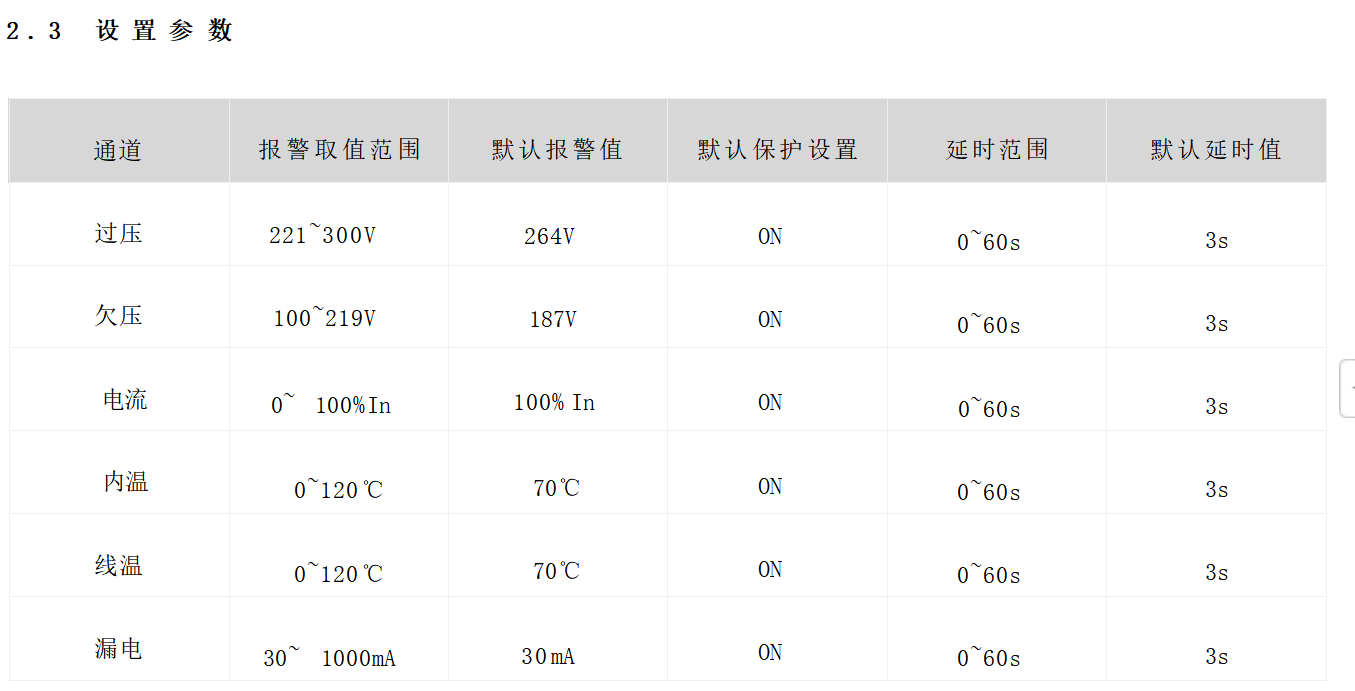

特 别 注 意
保护器的分断保护采用的是非传统机械式开关触点， 当电气防火限流式保护器处于限流保护状态时，其 输出端仍有电压输出，严禁带电操作其接线端子。如需进行下端检修，请务必断开其上端电源。
当由于环境温度过高，或者使用场所散热不良时， 电气防火限流式保护器可能由于温度过高而进行限流 保护，此时需要等温度降到合适范围，保护器才能工作。 因此，请确保使用场合散热通风良好。
其 他 事 项
漏电互感器为选配器件。
线缆温度传感器为选配器件。
在选用限流式保护器时， 限流式保护器设定的额定电流应该与其前一级断路器的额定电流保持一致。例 如当限流式保护器输入端断路器的额定电流为 32A 时，应将限流式保护器的额定电流设置为 32A。为保障限流 式保护器的正常使用，严禁将其使用于与其前端断路器的额定电流不匹配的配电线路中。
限流式保护器采用导轨安装方式，可以裸机挂墙安装，也可以安装在散热良好的箱体内，应确保安装场 所无滴水、腐蚀性化学气体和沉淀物质，并注意环境温度和通风散热。
接线时应按接线图操作， 同时为了防止接头处接触电阻过大而导致局部过热，也避免因接触不良而导致 保护器工作不正常，应确保保护器相应端子接线拧紧压实。
